轴承行业大致分为两类,每个类别都包含几个小类别。下面给大家说说如何区分轴承种类?
1、深沟球轴承
最具代表性的滚动轴承,用途广泛
可承受径向负荷与双向轴向负荷
适用于高速旋转及要求低噪声、低振动的场合
带钢板防尘盖或橡胶密封圈的密封型轴承内预先充填了适量的润滑脂
外圈带止动环或凸缘的轴承,即容易轴向定位,又便于外壳内的安装
最大负荷型轴承的尺寸与标准轴承相同,但内、外圈有一处装填槽,增加了装球数,提高了额定负荷
主要适用的保持架:钢板冲压保持架(波形、冠形…单列;S形…双列)、铜合金或酚醛树脂切制保持架、合成树脂成形保持架
主要用途:汽车:后轮、变速器、电气装置部件
电气:通用电动机、家用电器
其他:仪表、内燃机、建筑机械、铁路车辆、装卸搬运机械、农业机械、各种产业机械
2、角接触球轴承
套圈与球之间有接触角,标准的接触角为15°、30°和40°
接触角越大轴向负荷能力也越大
接触角越小则越有利于高速旋转
单列轴承可承受径向负荷与单向轴向负荷
DB组合、DF组合及双列轴承可承受径向负荷与双向轴向负荷
DT组合适用单向轴向负荷较大,单个轴承的额定负荷不足的场合
高速用ACH型轴承球径小、球数多,大多用于机床主轴
角接触球轴承适用于高速及高精度旋转
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈,可承受径向负荷与双向轴向负荷
无装填槽轴承也有密封型
主要适用的保持架:钢板冲压保持架(碗形…单列;S形、冠形…双列)、铜合金或酚醛树脂切制保持架、合成树脂成形保持架
主要用途:单列:机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴
双列:油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械
3、四点接触球轴承
可承受径向负荷与双向轴向负荷
单个轴承可代替正面组合或背面组合的角接触球轴承
适用于承受纯轴向负荷或轴向负荷成份较大的合成负荷
该类轴承承受任何方向的轴向负荷时都能形成其中的一个接触角(α),因此套圈与球总在任一接触线上的两面三刀点接触
主要适用的保持架:铜合金切制保持架
主要用途:飞机喷气式发动机、燃汽轮机

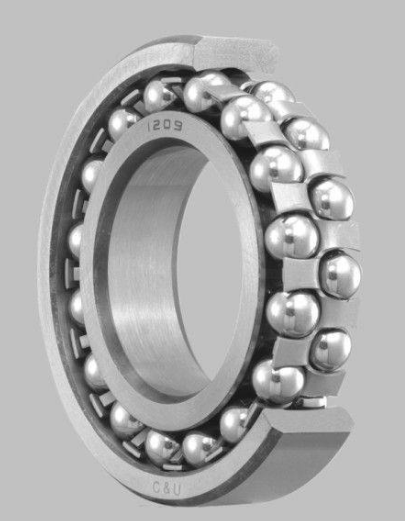

4、调心球轴承
由于外圈滚道面呈球面,具有调心性能,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正
圆锥孔轴承通过使用紧固件可方便地安装在轴上
钢板冲压保持架:菊形…12、13、22…2RS、23…2RS
葵形…22、23
主要用途:木工机械、纺织机械传动轴、立式带座调心轴承
5、圆柱滚子轴承
圆柱滚子与滚道呈线接触,径向负荷能力大,即适用于承受重负荷与冲击负荷,也适用于高速旋转 N型及NU型可轴向移动,能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化,最适应用作自由端轴承NJ型及NF型可承受一定程度的单向轴向负荷,NH型及NUP型可承受一定程度的双向轴向负荷内圈或外圈可分离,便于装拆NNU型及NN型抗径向负荷的刚性强,大多用于机床主轴
主要适用的保持架:钢板冲压保持架(Z形)、铜合金切制保持架、销式保持架、合成树脂成形保持架
主要用途:中型及大型电动机、发电机、内燃机、燃汽轮机、机床主轴、减速装置、装卸搬运机械、各类产业机械
6、圆锥滚子轴承
该类轴承装有圆台形滚子,滚子由内圈大挡边引导,设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上 的一点
单列轴承可承受径向负荷与单向轴向负荷,双列轴承可承受径向负荷与双向轴向负荷
适用于承受重负荷与冲击负荷
按接触胸(α)的不同,分为小锥角、中锥角和大锥角三种型式,接触角越大轴向负荷能力也越大
外圈与内组件(内圈与滚子和保持架组件)可分离,便于装拆
后置辅助代号"J"或"JR"的轴承具有国际互换性
主要适用的保持架:钢板冲压保持架、合成树脂成形保持架、销式保持架
主要用途:汽车:前轮、后轮、变速器、差速器小齿轮轴。机床主轴、建筑机械、大型农业机械、铁路车辆齿轮减速装置、轧钢机辊颈及减速装置

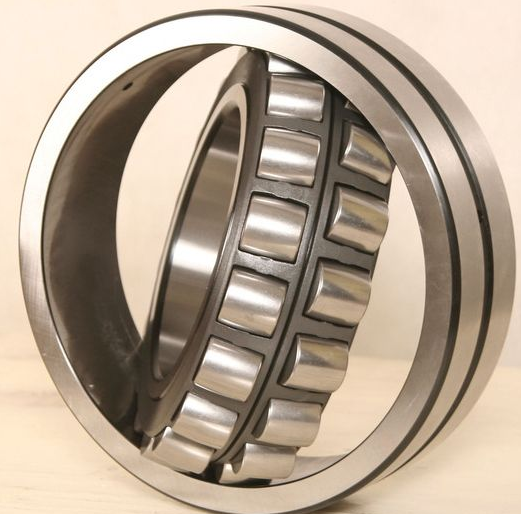

7、 调心滚子轴承
该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子,按内部结构的不同,分为R、RH、RHA和SR四种型式
由于外圈滚道的圆弧中心与轴承中心一致,具有调心性能,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正
可承受径向负荷与双向轴向负荷。特别是径向负荷能力大,适用于承受重负荷与冲击负荷
圆锥孔轴承通过使用紧固件或退卸套可使于轴上的装拆
圆锥孔有以下两种(锥度):
1:30(辅助代号:K30)……适用于240、241系列
1:12(辅助代号:K)………适用于其他系列
外圈上可开设油孔、油槽和定位销孔(一个)。内圈上也可开设油孔和油槽
主要适用的保持架:铜合金切制保持架、钢板冲压保持架、销式保持架、合成树脂成形保持架
主要用途:造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承

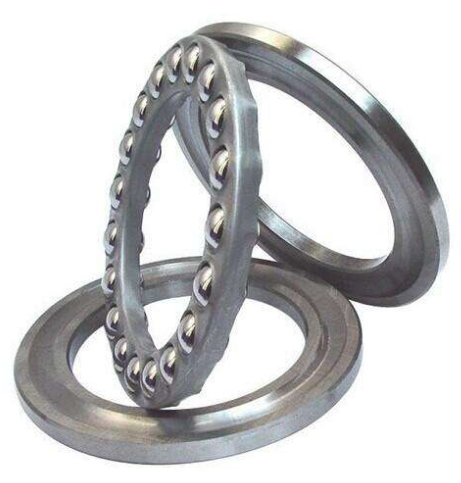

8、推力球轴承
由带滚道的垫圈形滚道圈与球和保持架组件构成
与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈。双向轴承则将中圈秘轴配合
单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷(二者均不能承受径向负荷)
主要适用的保持架:钢板冲压保持架、铜合金或酚醛树脂切制保持架、合成树脂成形保持架
主要用途:汽车转向销、机床主轴
9、推力圆柱滚子轴承
由垫圈形滚道圈(轴圈、座圈)与圆柱滚子和保持架组件构成。圆柱滚子采用凸面加工,因此滚子与滚道面之间的压力分布均匀
可承受单向轴向负荷
轴向负荷能力大,轴向刚性也强
主要适用的保持架:铜合金切制保持架
主要用途:石油钻机、制铁制钢机械
10、推力滚针轴承
分离型轴承由滚道圈与滚针和保持架组件构成,可与冲压加工的薄型滚道圈(W)或切制加工的厚型滚道圈(WS)任意组合
非分离型轴承是由经精密冲压加工的滚道圈与滚针和保持架组件构成的整体型轴承
可承受单向轴向负荷
该类轴承占用空间小,有利于机械的紧凑设计
大多仅采用滚针和保持架组件,而把轴及外壳的安装面作为滚道面使用
主要适用的保持架:钢板冲压保持、合成树脂成形保持架
主要用途:汽车、耕耘机、机床等的变速装置
11、推力圆锥滚子轴承
该类轴承装有圆台形滚子(大端为球面),滚子由滚道圈(轴圈、座圈)挡边准确引导
设计上使得轴圈和座圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点
单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷
双向轴承将中圈与轴配合,但由于采用间隙配合,因此必须用轴套等使中圈轴向定位
主要适用的保持架:铜合金切制保持架
主要用途:单向:起重机吊钩、石油钻机转环
双向:轧钢机辊颈

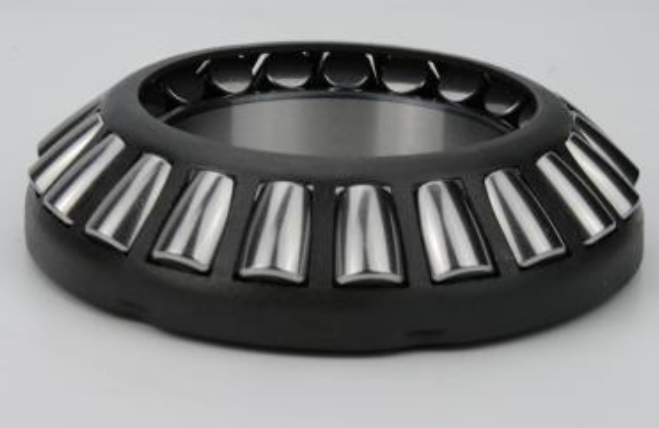

12、推力调心滚子轴承
该类轴承中球面滚子倾斜排列,由于座圈滚道面呈球面,具有调心性能,因此可允许轴有若干倾斜;
轴向负荷能力非常大,在承受轴向负荷的同时还可承受若干径向负荷
使用时一般采用油润滑
主要适用的保持架:铜合金切制保持架
主要用途:水力发电机、立式电动机、船舶用螺旋桨轴、轧钢机轧制螺杆用减速机、塔吊、碾煤机、挤压机、成形机。
