设备适用于各类连接器的插拔耐久测试。
原理:可做连接器插拔耐久测试.透过气缸带动前进后退之动作，可调整螺丝来
改变行程，并可透过调整压力阀限制压力来调整气缸的最大推力、并由
控制器来设定试验次数及暂停时间等。
系统组成:
(a) 测试机台.
(b) 控制器.
(c) 夹治具.
(d) 自动求心装置.(X.Y 角度).(专利产品)
机台尺寸 ---------------- 120cm(W) X 55cm X 107cm(H)
重量：
机台净重 ---------------- 55Kg
控制器净重 -------------- 10Kg
设备主要指标
试验行程 -------- 0 ~ 15mm .
气缸最大推力 ---- 1 ~ 5Kgf.
机台尺寸 ---------------- 120mm(W) X 65mm X 70mm(H)
机台净重 ---------------- 55Kg
控制器净重 -------------- 10Kg
测试速度范围--------------6~30次/分鐘.
安装基础要求
1）车间空气干燥、现场温度控制在5-35 三十左右比较合适；
2）电力要求220V±10V，电流 2A
3）地基振幅：小于50um；振动加速度：小于0.05g。避免有大量冲压等
机床设备在附近

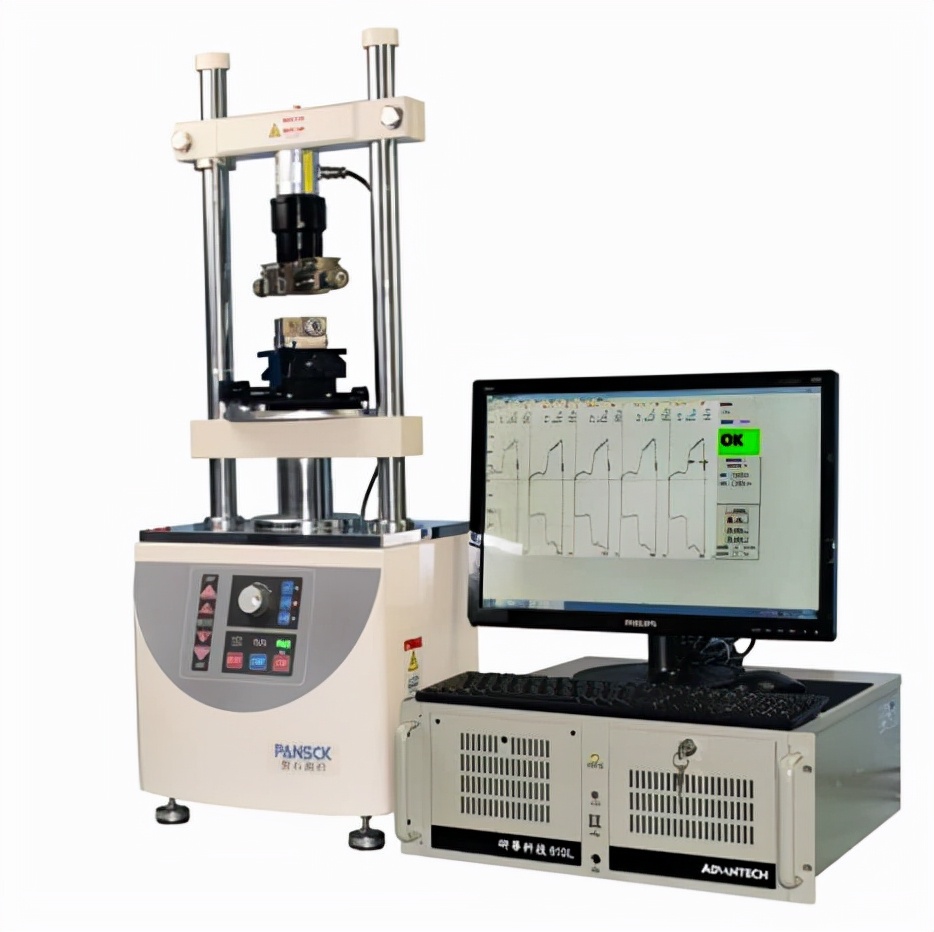

深圳卧式插拔力试验机，是目前市场上经济实惠型的插拔力试验机。
那么深圳卧式插拔力试验机有哪些功能及特点？相信不少人是有疑问的，今天磐石测控就跟大家解答一下！
功能简介
卧式插拔力试验机适用于各种手机、笔记本、平板、端子、USB等各种连接器的横向插拔力测试。
可测试
连接器单孔插拔试验；
连接器整排插拔试验；
连接器插拔寿命试验；
连接器单Pin与塑胶保持力试验；
连接器NORMAL FORCE测试；
一般压缩，拉伸破坏试验；
可同时与接触阻抗机连线；
WINDOWS中文软件，操作简单方便，软件流畅稳定，所有测试资料（测试条件，曲线，数据结果，实验分析）均可存储并追溯。
深圳卧式插拔力试验机特点
1、测试条件皆由计算机画面设定，并可储存，可由下拉式选单勾选设定，或直接输入数据。 (含试验类别、测定运动方向、荷重测定范围、行程 测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压 次数)，连接器单孔插拔试验；
2、可储存及打印图形(荷重-行程曲线图、荷重衰减寿命 曲线图、检验报表)；
3、荷重元超负载之保护功能、可确保荷重元不致损坏；
4、同时显示荷重，行程曲线图及寿命曲线图；
5、自动荷重零点检出，并可设定原点检出荷重值；
6、荷重单位显示N、lb、gf、kgf可自由切换；
7、可同时搭配数个荷重元；（2kgf、5kgf、20kgf、 50kgf、200kgf、500kgf）
8、机台采高刚性结构设计搭配伺服马达，长时间使 用下能确保精度，适合一般引张、压缩测试、及 插拔力寿命测试；
9、 超规格值停止（于寿命测试时，测试数据超出设定 之上下限规格值机器自动停止）；
10、测定项目：最大荷重值、峰值、谷值、行程之荷重 值、荷重之行程值、插入点电阻值、荷重或 行程之电阻值。
以上就是磐石测控小编给你们介绍的深圳卧式插拔力试验机有哪些功能及特点，希望大家看后有所帮助！
